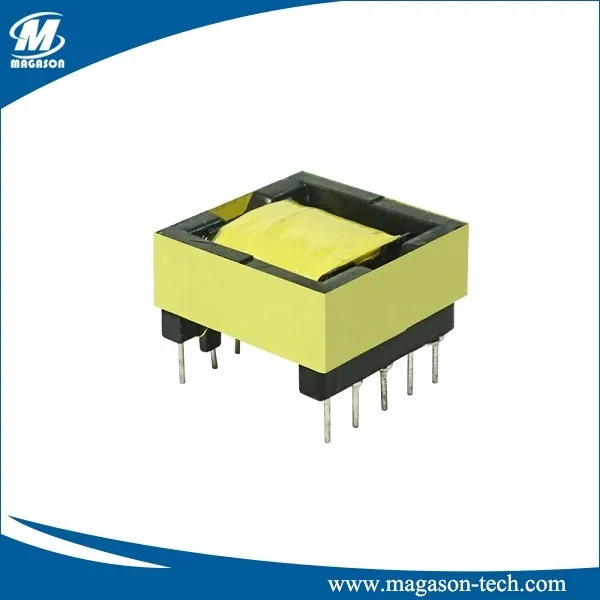

Импулсни трансформатор (високофреквентни трансформатор) је једна врста трансформатора који је дизајниран и оптимизован за пренос напонског импулса између своја два намотаја, као и на повезано оптерећење. Ови типови трансформатора се користе за пренос сигнала у управљачким колима са мање снаге и битним компонентама унутар СМПС велике снаге.
Дизајн импулсних трансформатора се увелико разликује у погледу називне снаге, индуктивности, нивоа напона (ниског до високог), радне фреквенције, величине, импедансе, пропусног опсега (фреквентног одзива), паковања, капацитивности намотаја и других параметара. Дизајнери покушавају да минимизирају паразитске елементе као што су индуктивност цурења и капацитивност намотаја коришћењем конфигурација намотаја које оптимизују спрегу између намотаја. Ови трансформатори и магнетне компоненте су једна од кључних компоненти у напајању.
Ови импулсни трансформатори управљају струјама и напонима у облику импулса, тако да се углавном користе као изолациони трансформатори унутар енергетских електронских кола за раздвајање извора и оптерећења. Ова врста трансформатора се користи у радарима, ТВ-у, дигиталним рачунарима и многим другим. Главне функције импулсног трансформатора су:
- Амплитуда напонског импулса се може мењати
- Поларитет пулса се може променити
- Различити ступњеви импулсног појачавача се могу спојити
- Користи се као изолациони трансформатор
Предности импулсног трансформатора укључују следеће.
- Мала по величини
- Висок изолациони напон
- Јефтино
- Спољно напајање није потребно
- Ради на високој фреквенцији.
- Способан је за пренос високе енергије
- Укључује више намотаја
- Избегава залутале струје
- Пружа изолацију и контролу
Електронска спецификација (само на пример)
| Тип | Индуктивност | Турн Ратио | ДЦР | Хи-пот |
| (10Кхз/0,1 тип) | (Ω Мак) | (При-Сец) | ||
| ЕФД12 | 27уХ±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250ВАЦ |
| ЕФД15 | 4.0мХ±6% | 1:1 | 6.25:6.25 | 1000ВДЦ |
| ЕФД20 | 20мХ±6% | 1:1 | 5.5:5.5 | 1000ВДЦ |
Напомена:
- Сви горе наведени подаци су само за референцу. Магасон задржава право да измени или ревидира спецификацију без претходног обавештења.
- Детаљне спецификације су доступне на захтев.
- Доступне су прилагођене спецификације, молимо контактирајте Магасон за детаље.
Карактеристике
Мали губитак, висока ефикасност, ниска топлота, ниска бука, мала величина
Прилагодите се разним екстремним окружењима
Апликације
Дизајнерска снага: 1~10КВ
Модел: ЕЕ, ЕИ, ЕР, ЕТД, ЕФД, ЕПЦ, ЕП, ПОТ, ПК, РМ, ЦД, УР итд
Радна фреквенција: 10~500КХЗ
ЛЕД напајање, пуњач за мобилни телефон, адаптер за напајање, дигитална камера, погонски трансформатор, ПФЦ
Индуктори, резонантни индуктори, помоћни трансформатори, ДЦ-ДЦ претварачи, ручни прекидачи за напајање пуњачи итд.
